バタフライバリコンの制作

銅パイプを使ったバリコンを制作してきましたが、間に噛ます誘電体の信頼性から、PTFE位しかなく、大きさが小さくならない、重量もそれなり、可動部が片側の端子となる（駆動距離分の配線処理）等から、4～5KV程度の耐圧の150pF位が自作の限界で、制作コストも安くなく、ジャンクの真空バリコンと同等にしかならないようで、限界を感じました。　

コンデンサを直列にすれば、耐圧を稼げますので、バタフライバリコンなら10KVは可能ではないかと、思い付き、最初は昔のミツミのポリバリコンのアイデアで、ローターとステーターの間に2mm厚のPTFEを挟み、PTFEのすべり摩擦を利用して、高容量、高耐圧のバリコンが出来ないか、ちょっと試してみました。

　これは、PTFEのすべり摩擦が、期待したほどではなく、複数枚のローターの位置を一定にすることが難しく（軸を四角形等にすればかのかもしれませんが、使用したM5の寸切りネジでは）、断念。　　

MLA48へのアルミの切削加工場所の質問に、W6SI浅見さんから、「Etsyでステンレスの物を売っているよ」という情報を頂き、また、JF1IQQ下地さんから「トルコの局で、アルミの物も売っている」ということで、早速注文。　

10set(ローター10枚、ステーター20枚）18.7$で、国内外注よりは安かったのですが、輸送費がTNTで2千円余、と大量に購入しないと割高か？　(先ほど見たら10% offになっていました)。

このTA1LSXの物はレーザーカッターで切り出しているとの事ですが、国内で同様の物を外注すると、真空コンデンサが何個も買えてしまいます。

いずれにせよ、TA1LSXの物が2週間ほどで到着したので、早速、M5の寸切りボルトと廣杉計器（下地さんからの情報）で入手した5/6mmのM5用アルミスペーサーで試作してみました。

6mmのスペーサーで、11setで7.8pF～50pF。　

5mmのスペーサー、12setで10pF～68pFという結果だったので、「22～3setで100pFいけるかな？」と足りない分は、公開されているTA1LSXの図面から自分でドリル/糸鋸/鑢で切り出して追加して制作してみました。

結果、6mmのスペーサーと22setで16.5pF～106pFという事になりました。　見た感じではローターとステーターのスペースは2.3~2.6mmは確保できているようなので、耐圧は10KV超はあると思われますが、後日JR1OAO氏の試験環境で確認してみようと思います。

当初、0.5mmのアルミとPTFEと5mmのスペーサーを計画して、材料が余ったので、0.5mmのアルミでTA1LSXのローターとステーターをドリル/糸鋸/鑢で切り出して、0.5mm,5mmスペーサーでも試作してみました。　

0.5ｍｍ厚のアルミはローターのシャフトとの直交を維持するのが難しく（簡単に曲がる）、耐圧的にちょっと不安がありますが、18setで10.6pF～96pFが試作出来ました。　後日合わせて耐圧試験をしてみることにします。

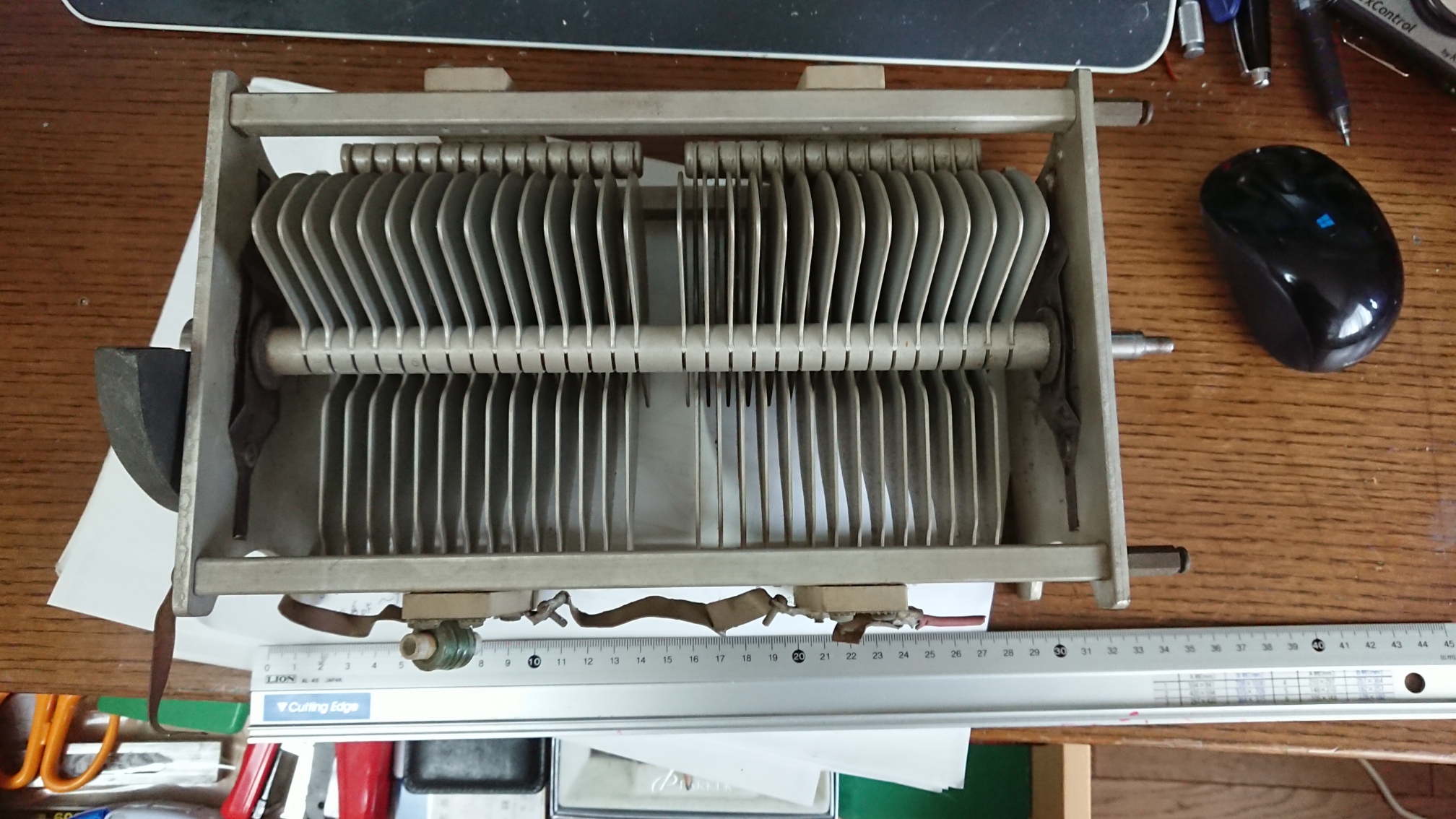

昔使っていた大型のバリコン

大昔使っていた杉原商会で購入した450pF x 2(9KV?)のバリコンではありませんが、ローターの重み？で位置が一定しないので、直接ノブを付けて手動は拙そうなので、ギア噛ましてステッピングモーターで駆動することを考え、今後は駆動部分の細工を検討。

エアバリコンのローター、ステーターは規格さえ決め量がまとまれば、多分アルミの打ち抜きで安価にできるのではないでしょうかね？　

因みに、ローター、ステーターを全てTA1LSXから調達して、必要な分のスペーサー、ナットのコストを足して、全体のコストを計算すると、10,207円となり、ローター、ステーターと送料で61%を占めていることが分かり、ローター、ステーターと送料のコストを何とか抑える必要が明確です。（送料が何とも無駄！）
